14.8V 8800mAh轨道检测仪器智能锂电池设计方案

来源:钜大LARGE    2017-03-14    点击量: 361
关键词:18650锂电池)近年来由于锂电池的飞速发展,许多可携式产品都利用电压测量值来估计电池剩余电量,但是电池电压与剩余电量的关系却会随着放电率、温度和电池老化程度而改变,使用这种方法的误差率最高可达50%。由于市场对使用时间更长的产品需求不断增强,因此在设计时需要更加精确的解决方案。使用智能电量检测计IC来测量电池充入或消耗的电量,将能够在很宽的应用电源级别范围内提供更精确的電池電量估測。

一、检测仪器智能电池设计要求:
根据客户的要求和规格,设计与主机配套的智能电池组,将带通信协议(SBS通讯协议)的智能电量计和电池安全保护性能集成到你的解决方案中去,可达到电池组与主机信息共享,最终实现合理、高效、安全的电池管理方案。
1) 电芯造型要求:采用进口三洋电芯组合(18650-4S4P/8800mAh/14.8V)。
2) 结构设计要求:外观精美,整体电池达到防水、防震的要求。在外观设计方面,采用高档铝合金外壳+航空防水插头。
3) 电路设计要求:精确的电量管理+精确的LED电量显示。采用SBS智能电池管理系统设计方案,时时有效地对电池的剩余电量进行有效的管理。精确的LED电量显示,时时有效地将电池的剩余电量按精确的百分比以LED亮灯的形式展示给用户,以达到高效直观的目的。

二、检测仪器智能电池设计方案:
1) 产品规格:SANYO UR18650-4S4P/8800mAh/14.8V
2) 铝合金外壳及铝件支架:根据客户要求设计精美的铝合金外壳,并达到防水防震要求,以及大电流工作下良好的散热要求。
3) 智能电量计保护板(PCM):采用SBS智能电池管理系统,利用先进的电量计算原理精确时时的计算出电池的电量,并通过SMBUS时时向主机报告电池的电量信息,同时向可充电智能电池组(一般指锂电池)进行保护功能,由于锂电池本身的化学特性,需要提供过充、过放、短路、过流及过温等保护功能,以避免引起燃烧、爆炸等危险。
4) LED电量显示板: LED电量显示灯按20%的电量比例,将智能电量计保护板时时计算出的电池容量直观的显示出来,以便高效直观的方便客户使用。
5) 过流保护片(PTC):主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护,自动恢复双重功能。电池产品里的PTC可以防止电池高温放电和不安全的大电流的发生。
6) 专用真空防水航空插头:电池外部采用真空防水连接,以满足客户的防水要求
7) 防水LED标贴纸

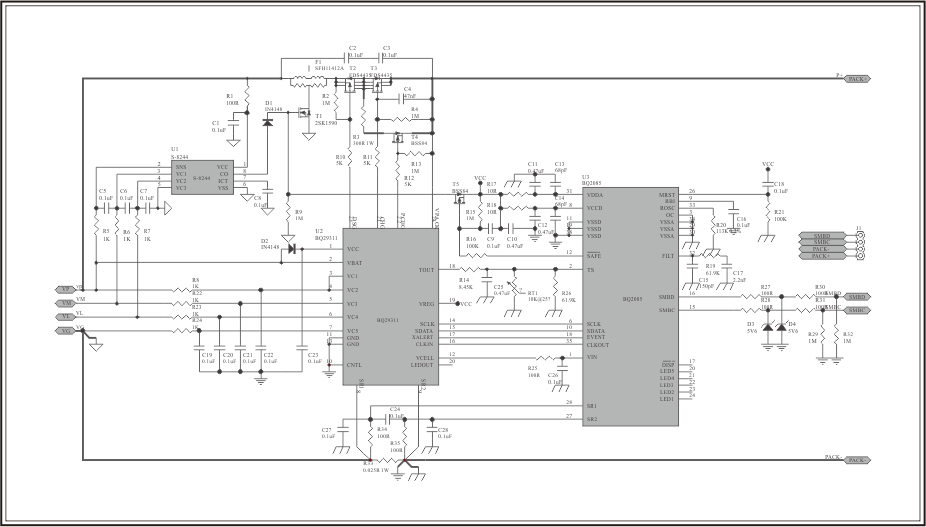

8) 设计方案原理图:

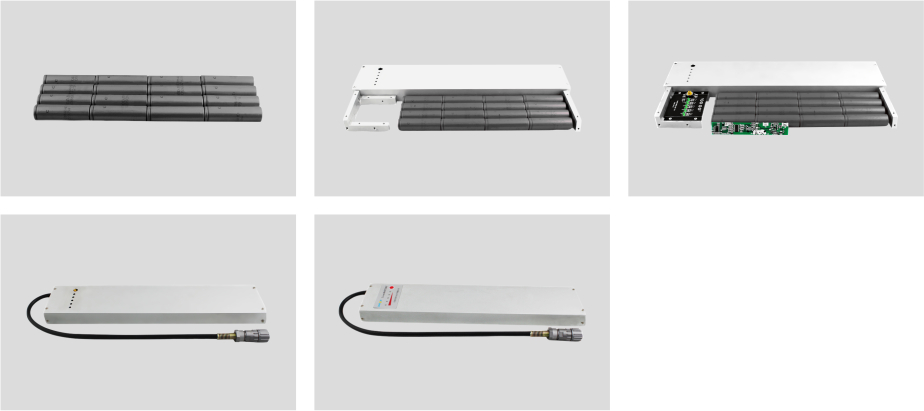

三、检测仪器智能电池产品实现图:
